WON直線導軌R系列-重負載滾柱型
1) R系列結構
WON直線導軌R系列是使用滾柱滾動體，4列圓柱型滾柱45°接觸角排列，可同時承受徑向、反徑向、橫向負載的結構
滾柱滾動體的彈性變形量比鋼球滾動體小，對于外部負載的變形量相對小，軌道面與滾柱的接觸面積大，可承受高剛性和重負載， 壽命長，耐沖擊、耐磨性等非常優秀，摩擦阻力小、噪音低，實現平滑穩定的運行。根據使用條件在滾動體施加預壓，得到更高的剛性。
2) R系列特點
a. 優秀的品質、高精度、省力效果大。
b. 高剛性、高精度，實現長期穩定的行走精度。
c. 耐磨性好、摩擦阻力小、壽命長。
d. 與相同尺寸的鋼球型相比， 得到更高的剛性與負載能力。
e. 與鋼球型相比， 對于沖擊或變動負載的變形量小， 固有振動數對比振動衰減時間短， 具有優秀的振動特性。
f. 與相同尺寸的鋼球型直線導軌相比， 具有更大的基本額定負載， 有利于設備的小型化， 使用相同尺寸也能獲得更長的使用壽命。
g. 為了方便設計， 提供多樣化規格。

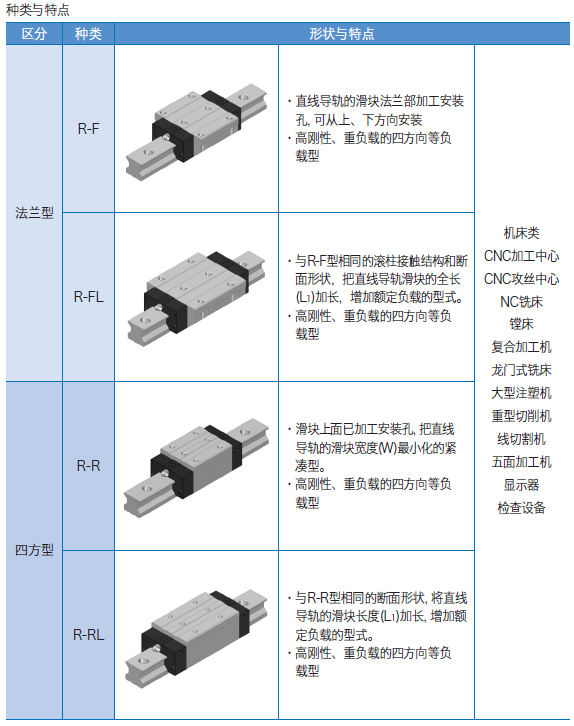

滑塊種類：

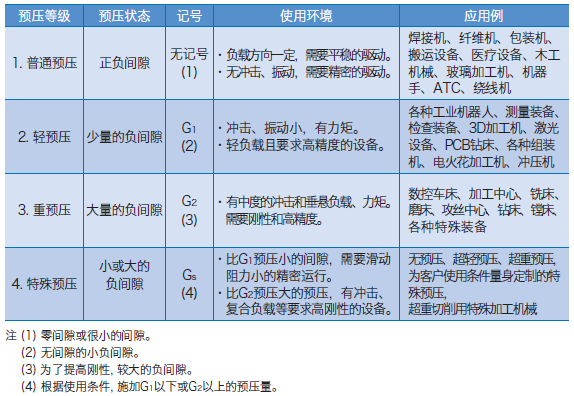

預壓：
直線導軌的施加預壓方式有利用滾動體(鋼球或滾柱)消除間隙提高機械性精度, 或利用增加滾動體的直徑預先施于預壓, 提高直線導軌的剛性, 減少外部負載的變形量。
精度規格：


防塵：
為了極大發揮直線導軌的特性和性能，防止外部的異物侵入直線運動系統內部，導致異常磨損并縮短使用壽命。預料可能會有粉塵及異物侵入時，有必要選擇有效的密封裝置或防塵裝置。
WON直線導軌已裝有基本的密封，根據需要可以安裝金屬刮板。
1）專用密封
滑塊的兩端和底面裝有端面密封墊片、側面密封墊片及內部密封墊片，防止異物侵入滑塊內部。

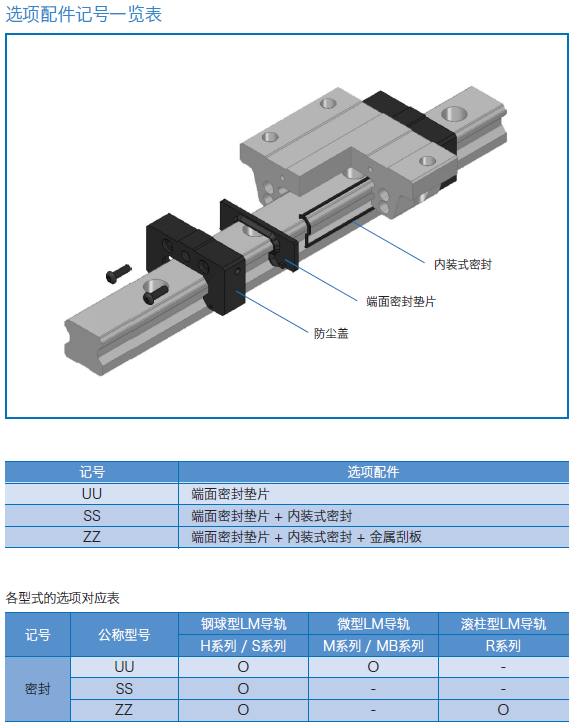

2）金屬刮板
金屬刮板安裝在端面密封墊片外側，可防止焊接火花或切削屑、飛濺物等異物的侵入。

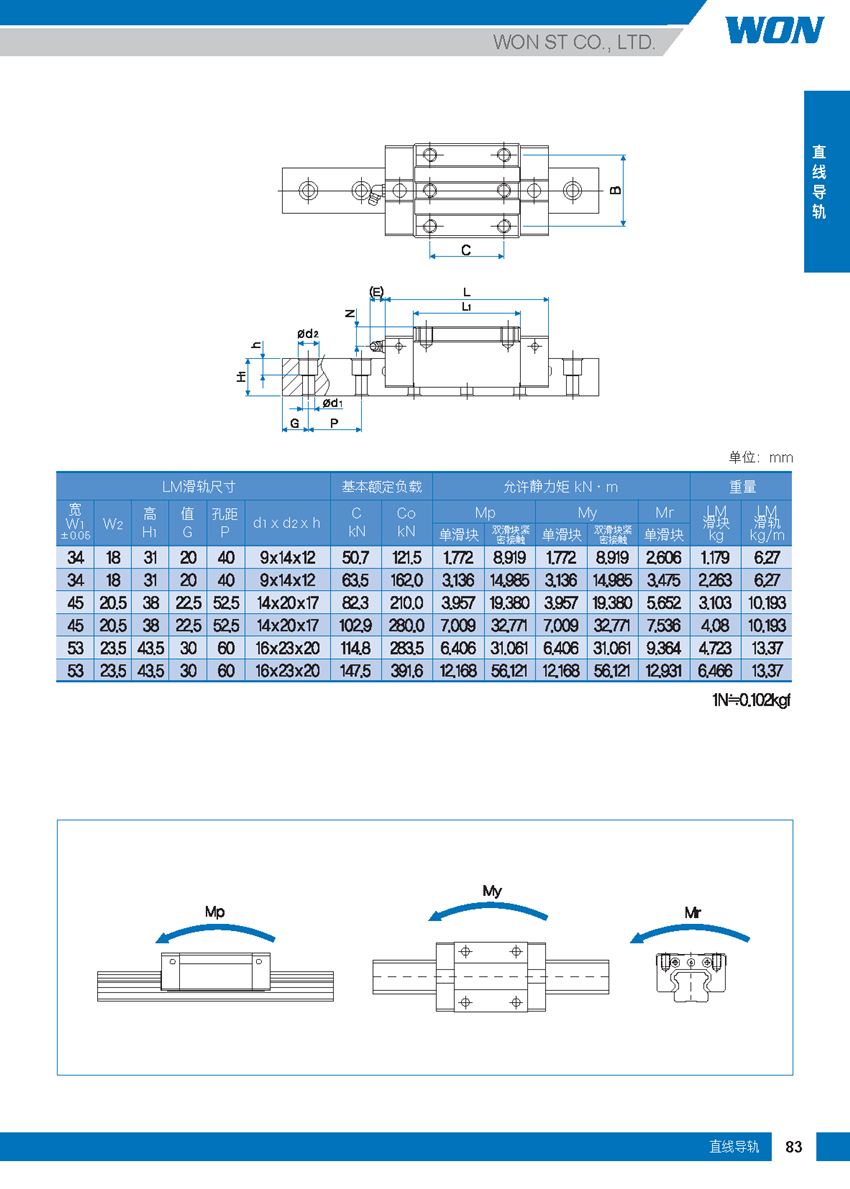

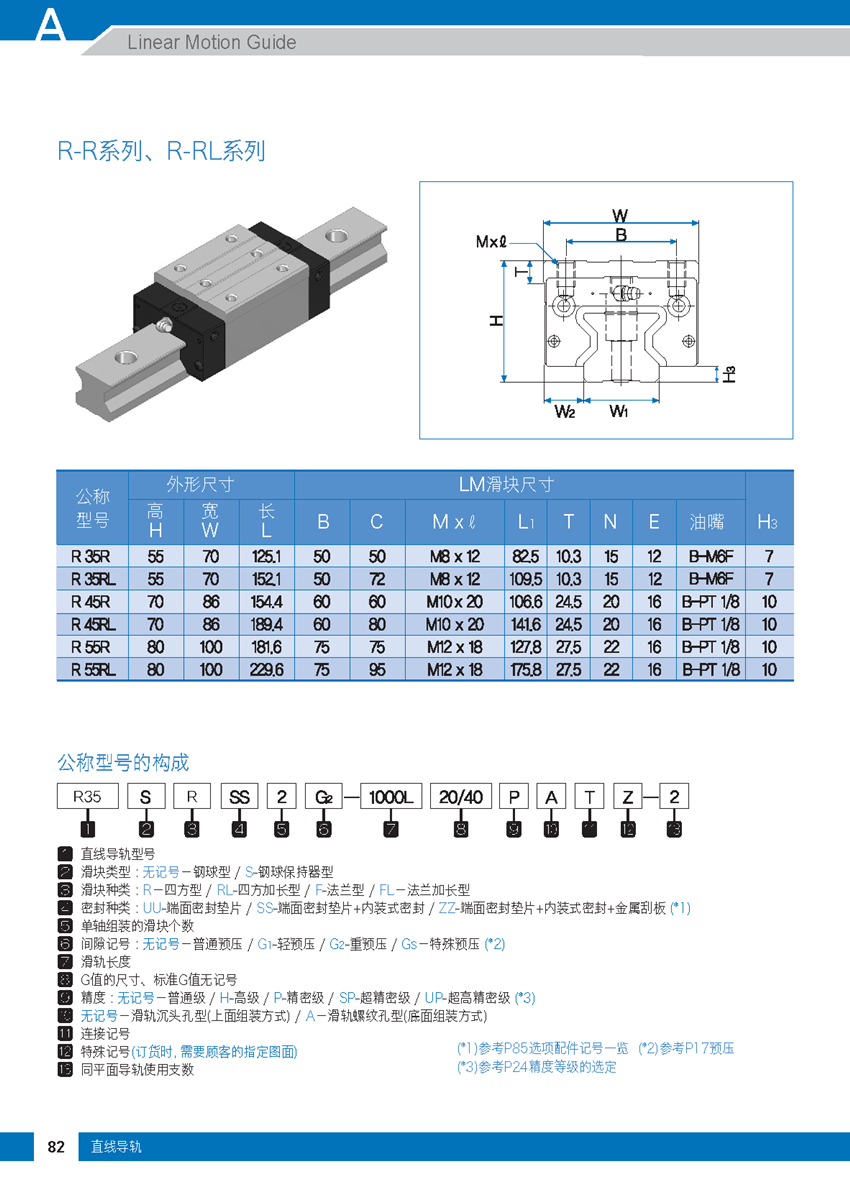

型號尺寸表：
