低組裝型滾珠直線導軌QE靜音系列結構及規格說明
上銀直線導軌HIWIN QE系列靜音式低組裝型滾珠系列，乃基于四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。采用SynchMotionTM技術的QE系列直線導軌搭載具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。具有更廣泛的產業應用性，更適用于高速、寧靜與低發塵需求的高科技產業。
本體結構

QE系列產品規格說明

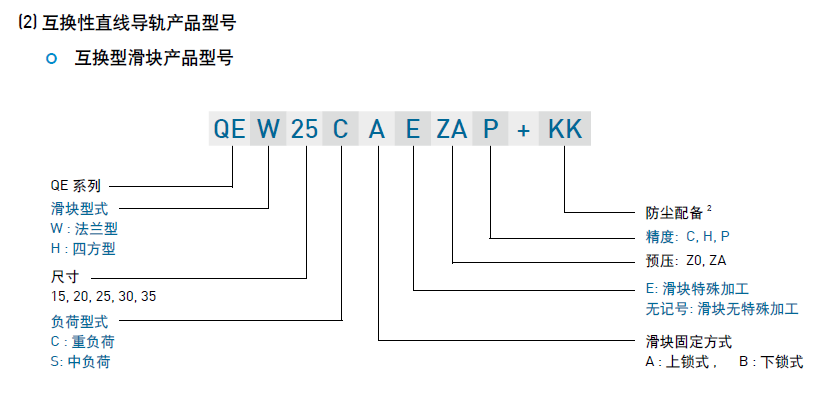

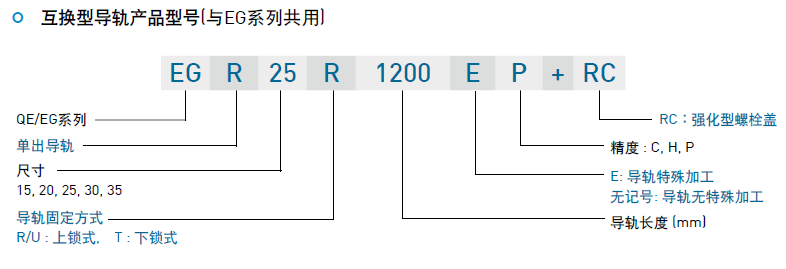

QE系列分為非互換性及互換性兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項很好的選擇。QE系列與 EG 系列導軌共享，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QE系列的應用性與可互換性。
QE系列
靜音式低組裝型滾珠直線導軌

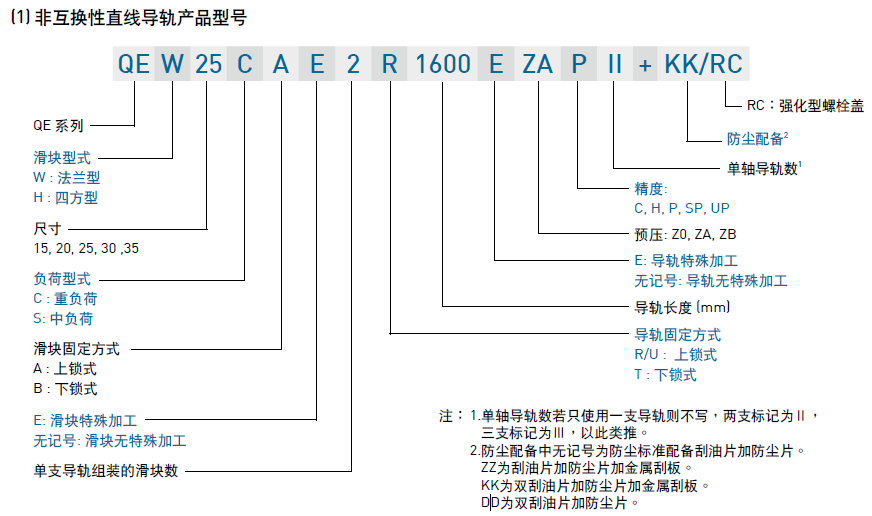

(1) 非互換性直線導軌產品型號

注： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。

ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
