直線導軌寬幅型直線導軌WE系列尺寸表

單支導軌標準長度及最大長度


HIWIN 備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P，防止因E的尺寸過大導致導軌裝配后端部的不穩定，而降低直線導軌的精度。

注：1. 一般導軌E尺寸公差為0.5~-0.5 mm，導軌接牙件端距E尺寸公差較嚴格為0~-0.3 mm。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。

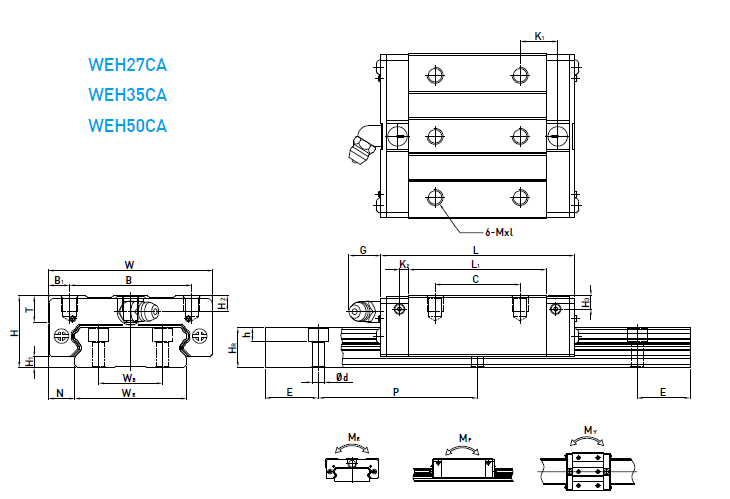

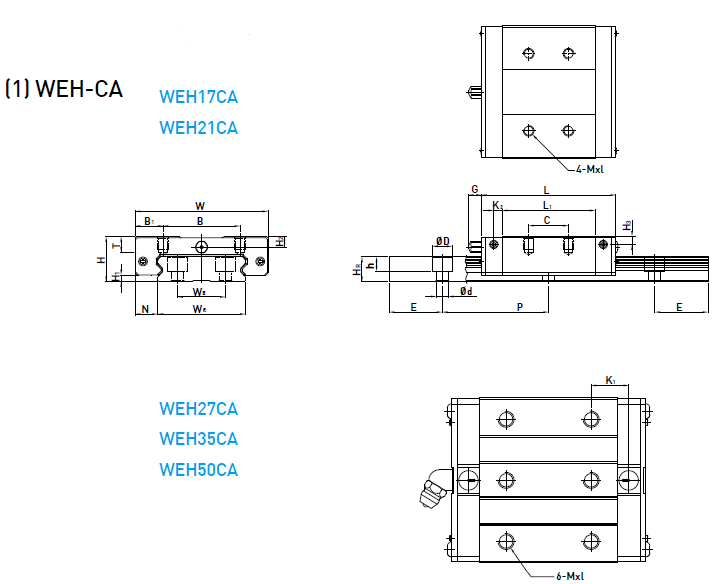

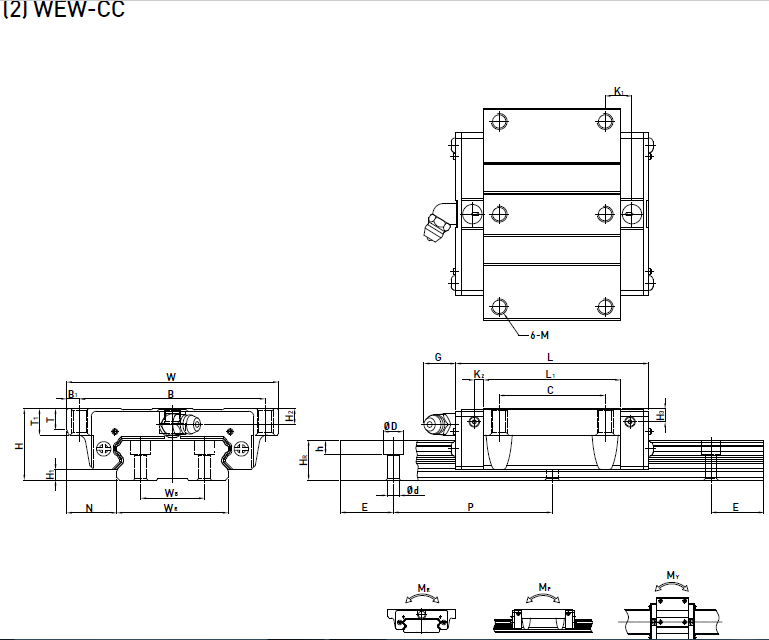

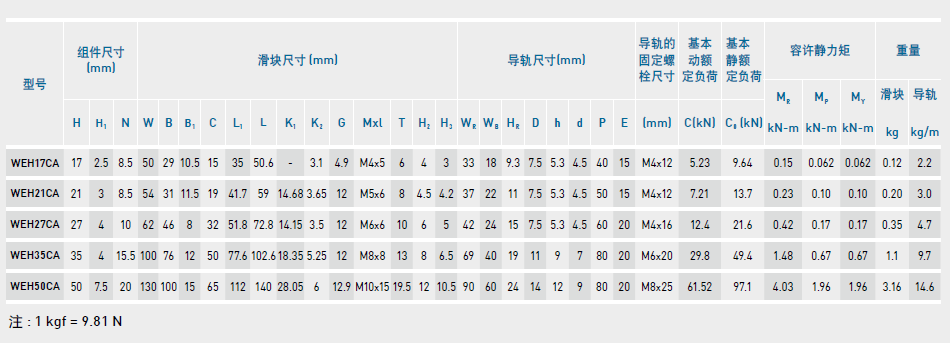

WE 系列直線導軌尺寸表
